Collectielijst Easy Fit 2.0 Honeycomb
Collectielijst Easy Fit 2.0 honeycomb
-
A301 Semi-transparant
-
D302 Semi-transparant
-
B303 Semi-transparant
-
D305 Verduisterend
-
B306 Verduisterend
-
D307 Verduisterend
-
B308 Semi-transparant
-
A309 Semi-transparant
-
A310 Semi-transparant
-
D312 Verduisterend
-
D313 Verduisterend
-
B314 Verduisterend
-
B315 Semi-transparant
-
A316 Semi-transparant
-
D317 Semi-transparant
-
B319 Semi-transparant
-
B320 Semi-transparant
-
B322 Semi-transparant
-
D323 Verduisterend
-
D326 Verduisterend
-
B327 Verduisterend
-
D329 Verduisterend
-
D334 Semi-transparant
-
A337 Semi-transparant
-
D338 Verduisterend
-
D340 Verduisterend
-
D343 Verduisterend
-
B344 Semi-transparant
-
B345 Semi-transparant
-
B347 Semi-transparant
-
D350 Verduisterend
-
D351 Verduisterend
-
D353 Verduisterend
-
D354 Verduisterend
-
D356 Verduisterend
Collectielijst Easy Fit 2.0 plissé
Collectielijst Easy Fit 2.0 plissé
-
B402 Semi-transparant
-
B405 Semi-transparant
-
B406 Semi-transparant
-
B408 Semi-transparant
-
A419 Semi-transparant
-
A422 Semi-transparant
Child safety
Child safety - kind veiligheid
Omdat kinderen van nature nieuwsgierig zijn naar de wereld om hen heen en constant bezig zijn deze te ontdekken. Kunnen de meest simpele "raamdecoratie" producten al snel een potentieel gevaar vormen, denk hierbij aan koorden en kettingen van de raamdecoratie. Bij HR Design vinden wij dat alle gevaarlijke situaties en ongevallen veroorzaakt door koord- en kettingbediening te allen tijde moeten worden voorkomen.
Om deze risico's zo klein mogelijk te houden stelt de Europese Commisie scherpe veiligheidsvoorschriften voor raamdecoratie (NEN-EN 13120+A1). Alle HR Design producten worden aan de hand van deze norm geproduceerd.
De belangrijkste voorschriften zijn:
Wanneer de montagehoogte van de raamdecoratie bekend is.
Wanneer de montagehoogte bekend is, kunt u makkelijk de maximale bedieningslengte bereken. Het is hierbij belangrijk dat de ketting of het koord niet lager hangt dan 150 cm. (vanaf de vloer gemeten).
U kunt de volgende berekening gebruiken: montagehoogte - 150 cm. HR design kiest dan voor de dichtstbijzijnde beschikbare kleinere bedieningslengte.
Wanneer de montagehoogte van de raamdecoratie NIET bekend is.
Wanneer de montagehoogte niet bekend is, wordt de kettinglengte per wet bepaald op maximaal 100 cm.
Ketting geleider of koordkikker
Wij raden u te allen tijde aan om een ketting geleider of koordkikker te gebruiken bij u raamdecoratie, deze artikelen zorgen ervoor dat er geen gevaarlijke lussen ontstaan, waar u kind in vast kan komen te zitten.
De correcte montage van een ketting geleider
De correcte montage van een koordkikker
Uitzonderingen
Raamdecoratie in woonhuizen en publieke gebouwen dient aan de voorschriften te voldoen. In omgevingen waar het niet vanzelfsprekend is dat er kinderen tussen de 0 en 42 maanden aanwezig zijn, hoeft de raamdecoratie niet aan de standaard te voldoen. Denk hierbij aan kantoren, fabrieken en laboratoria. Als u niet zeker bent van het soort locatie waar het product wordt geplaatst, ga er dan altijd vanuit dat het gebruikt gaat worden in een omgeving waar kinderen zich zullen bevinden.
Uw raamdecoratie specialist kan u tevens adviseren over Child safety
Het HR design childsafety assortiment bestaat uit de volgende producten:
Kettingverbinder
De verbinder zal losschieten wanneer er te veel spanning (meer dan 6 kg.) op de ketting komt te staan.
Valencia ketting geleider
De Valencia ketting geleider zorgt ervoor dat, bij correcte plaatsing, er geen lussen in de ketting ontstaan.
Koordverzamelaar
De koordverzamelaar bestaat uit 2 mat nikkel kleurige, magnetische delen, welke bij teveel spanning (meer dan 6 kg.) losschieten.
Valencia koordklem
De Valencia koordklem wordt aan de achterkant van uw vouwgordijn geplaats, deze zal losspringen bij een gewicht van 3 of 6 kg.
Collectielijst Screen
Collectieoverzicht Screen
-
S1000
-
S1001
-
S1002
-
S1003
-
S1005
-
S1006
-
S1008
-
S1009
-
S1010
-
S1011
-
S1012
-
S1013
-
S1014
-
S1015
-
S1016
-
S1017
-
S1018
-
S1019
-
S1020
-
S1021
-
S1023
-
S1025
-
S1026
-
S1027
-
S1029
-
S1031
-
S1033
-
S1034
-
S1035
-
S1036
-
S1037
-
S1038
-
S1039
-
S1040
| Materiaal | 42% glasvezel - 58% PVC | ||
| Openheid factor | 5% | NBN EN 410 | |
| Gewicht | 535 g/m2 | NF EN 12127 | |
| Dikte | 0,55 mm. | ISO 5084 | |
| Brandbestendigheid | Europa | C-s3, d0 | UNE-EN 13501-1:2007 |
| Frankrijk | M1 | NF P92-503 | |
| Italië | Class 1 | UNI 9177 | |
| Duitsland | B1 | DIN 4102 | |
| Verenigd Koninkrijk | C | BS 5867 | |
| America | FR | NFPA 701 | |
| Schoonmaken | Afnemen met water en een doekje. | ||
Collectielijst
Collectieoverzicht Terrasscherm & uitvalscherm
Let op! streepdoeken hebben een meerprijs.
-
T1000 - RAL9011
UV 100%
Uni
-
T1001 - RAL7021
UV 100%
Uni
-
T1002
UV 95%
Streep
-
T1003 - RAL7010
UV 100%
Uni
-
T1004
UV 95%
Streep
-
T1005
UV 95%
Streep
-
T1006
UV 95%
Streep
-
T1007 - RAL7036
UV 100%
Uni
-
T1008
UV 95%
Streep
-
T1009 - RAL8025
UV 100%
Uni
-
T1010
UV 95%
Streep
-
T1012 - RAL5011
UV 100%
Uni
-
T1013
UV 95%
Streep
-
T1015 - RAL6005
UV 100%
Uni
-
T1016
UV 95%
Streep
-
T1018
UV 95%
Streep
-
T1019
UV 95%
Streep
Modellen rolgordijnen
Modellen rolgordijnen
Model 20 glasmaat
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 200 cm.* |
| max. oppervlakte | ca. 2,25 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• glasmaatdiepte min. 14 mm. (11 mm. met afstandsstuk)
• rolgordijn met kettingbediening
• aluminium-buis Ø 20 mm.
• bedieningselementen in transparant, wit, grijs, zwart of nikkel
• bedienzijde naar keuze, rechts of links
• afdekkapjes en eindkappen in wit, grijs of zwart
• gepoedercoat aluminium cassetteprofiel en onderlat (wit RAL9016, grijs RAL9006 of zwart RAL9005)
• schroefbevestiging op de glaslijst
• profiel zijgeleiding mogelijk
• glasmaatdiepte min. 14 mm. (11 mm. met afstandsstuk)
• rolgordijn met kettingbediening
• aluminium-buis Ø 20 mm.
• bedieningselementen in transparant, wit, grijs, zwart of nikkel
• bedienzijde naar keuze, rechts of links
• afdekkapjes en eindkappen in wit, grijs of zwart
• gepoedercoat aluminium cassetteprofiel en onderlat (wit RAL9016, grijs RAL9006 of zwart RAL9005)
• schroefbevestiging op de glaslijst
• profiel zijgeleiding mogelijk
Model 30 mini
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 200 cm.* |
| max. oppervlakte | ca. 3 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• cassette-rolgordijn met montagevriendelijk, tweedelig cassetteprofiel
• aluminium as Ø 20 mm.
• afdekkapjes en eindkappen in wit, grijs of zwart
• bedieningszijde naar keuze rechts of links
• bedieningselementen in transparant, wit, grijs, zwart of nikkel
• gepoedercoat aluminium- cassetteprofiel en onderlat (wit RAL 9016, grijs RAL9006 of zwart RAL 9005)
• schroefmontage (naar wens ook met acrylaat tape)
• zijgeleiding (spandraadgeleiding en profielgeleiding) mogelijk
• volant mogelijk
• cassette-rolgordijn met montagevriendelijk, tweedelig cassetteprofiel
• aluminium as Ø 20 mm.
• afdekkapjes en eindkappen in wit, grijs of zwart
• bedieningszijde naar keuze rechts of links
• bedieningselementen in transparant, wit, grijs, zwart of nikkel
• gepoedercoat aluminium- cassetteprofiel en onderlat (wit RAL 9016, grijs RAL9006 of zwart RAL 9005)
• schroefmontage (naar wens ook met acrylaat tape)
• zijgeleiding (spandraadgeleiding en profielgeleiding) mogelijk
• volant mogelijk
Model 40 midi basis
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 220 cm. |
| max. hoogte | 230 cm.* |
| max. oppervlakte | ca. 5 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• rolgordijn met steunmontage
• aluminium as: tot 170 cm. breedte Ø 29 mm., vanaf 170 cm. breedte Ø 38 mm.
• bedieningselementen in transparant, wit, grijs, zwart of nikkel
• bedieningszijde naar keuze rechts, links of trekkoord
• kunststof delen in wit, grijs of zwart
• gepoedercoate aluminium onderlat (wit RAL 9016, grijs RAL 9006 of zwart RAL 9005)
• montage op steunen
• volant mogelijk
• zijgeleiding niet bij trekkoordbediening (spandraadgeleiding)
• geveerde druklager voor minimale breedtecompensatie (+/- 5 mm.)
• zoom mogelijk (3 cm. zoom opening, verzwaringprofiel 10 mm.)
• rolgordijn met steunmontage
• aluminium as: tot 170 cm. breedte Ø 29 mm., vanaf 170 cm. breedte Ø 38 mm.
• bedieningselementen in transparant, wit, grijs, zwart of nikkel
• bedieningszijde naar keuze rechts, links of trekkoord
• kunststof delen in wit, grijs of zwart
• gepoedercoate aluminium onderlat (wit RAL 9016, grijs RAL 9006 of zwart RAL 9005)
• montage op steunen
• volant mogelijk
• zijgeleiding niet bij trekkoordbediening (spandraadgeleiding)
• geveerde druklager voor minimale breedtecompensatie (+/- 5 mm.)
• zoom mogelijk (3 cm. zoom opening, verzwaringprofiel 10 mm.)
Model 40 midi draagprofiel
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 220 cm. |
| max. hoogte | 230 cm.* |
| max. oppervlakte | ca. 5 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• rolgordijn met draagprofiel
• aluminium as: tot 200 cm. breedte Ø 27 mm., vanaf 200 cm.
• breedte Ø 32 mm.
• bedieningselementen in transparant, wit, grijs, zwart of nikkel
• bedieningszijde naar keuze rechts, links of trekkoord
• kunststof delen in wit, grijs of zwart
• gepoedercoat aluminium- draagprofiel en onderlat (wit RAL 9016, grijs RAL 9006 of zwart RAL 9005)
• klemmontage
• zijgeleiding niet bij trekkoordbediening (spandraadgeleiding)
• volant mogelijk
• uitvoering met twee systemen in één profiel op aanvraag mogelijk
• zoom mogelijk (3 cm. zoom opening, verzwaringprofiel 10 mm.)
• rolgordijn met draagprofiel
• aluminium as: tot 200 cm. breedte Ø 27 mm., vanaf 200 cm.
• breedte Ø 32 mm.
• bedieningselementen in transparant, wit, grijs, zwart of nikkel
• bedieningszijde naar keuze rechts, links of trekkoord
• kunststof delen in wit, grijs of zwart
• gepoedercoat aluminium- draagprofiel en onderlat (wit RAL 9016, grijs RAL 9006 of zwart RAL 9005)
• klemmontage
• zijgeleiding niet bij trekkoordbediening (spandraadgeleiding)
• volant mogelijk
• uitvoering met twee systemen in één profiel op aanvraag mogelijk
• zoom mogelijk (3 cm. zoom opening, verzwaringprofiel 10 mm.)
Model 40 midi cassette rond & hoekig
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 220 cm. |
| max. hoogte | 230 cm.* |
| max. oppervlakte | ca. 5 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• cassette-rolgordijn
• aluminium as: Ø 27 mm. en 32 mm.
• bedieningselementen in transparant, wit, grijs, zwart of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit, grijs of zwart
• gepoedercoat aluminium cassetteprofiel en onderlat (wit RAL 9016, grijs RAL 9006 of zwart RAL 9005)
• klemmontage
• zijgeleiding (spandraadgeleiding en profielgeleiding mogelijk)
• volant mogelijk
• cassette-rolgordijn
• aluminium as: Ø 27 mm. en 32 mm.
• bedieningselementen in transparant, wit, grijs, zwart of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit, grijs of zwart
• gepoedercoat aluminium cassetteprofiel en onderlat (wit RAL 9016, grijs RAL 9006 of zwart RAL 9005)
• klemmontage
• zijgeleiding (spandraadgeleiding en profielgeleiding mogelijk)
• volant mogelijk
Model 50 design
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 220 cm. |
| max. hoogte | 250 cm.* |
| max. oppervlakte | ca. 5,5 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• rolgordijn met hoekig designprofiel en kettingbediening
• aluminimum as Ø 30 mm. met peessleuf
• bedieningszijde naar keuze rechts of links
• bedieningselement van nikkel
• profiel RVS
• alleen wandmontage
• rolgordijn met hoekig designprofiel en kettingbediening
• aluminimum as Ø 30 mm. met peessleuf
• bedieningszijde naar keuze rechts of links
• bedieningselement van nikkel
• profiel RVS
• alleen wandmontage

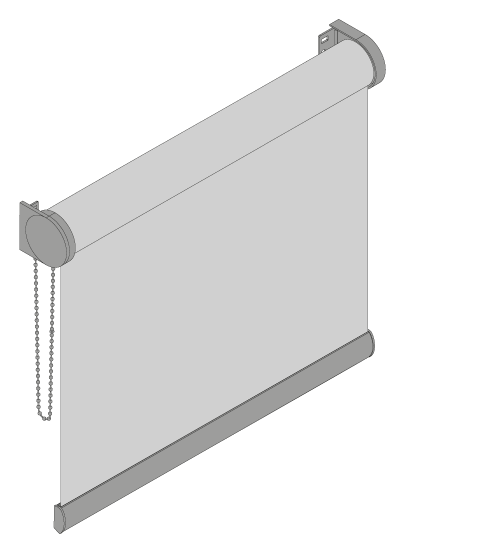

Model 60 medium basis
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 280 cm. |
| max. hoogte | 300 cm.* |
| max. oppervlakte | ca. 8,4 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• rolgordijn met steunmontage
• aluminium as Ø 38 mm. met peessleuf (bij kettingbediening)
• aluminium as Ø 43 mm. met peessleuf (bij motor 24V)
• aluminium as Ø 44 mm. met peessleuf (bij motor 230V)
• bedieningselementen in transparant, wit, grijs of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit, grijs of zwart
• gepoedercoate aluminium- onderlat (wit RAL 9016, grijs RAL 9006)
• montage op steunen
• zijgeleiding (draadgeleiding) mogelijk
• geveerd druklager voor minimale breedtecompensatie (+/- 5 mm.)
• zoom mogelijk (3 cm. zoom opening, verzwaringprofiel 10 mm.)
• contrarollend mogelijk
• rolgordijn met steunmontage
• aluminium as Ø 38 mm. met peessleuf (bij kettingbediening)
• aluminium as Ø 43 mm. met peessleuf (bij motor 24V)
• aluminium as Ø 44 mm. met peessleuf (bij motor 230V)
• bedieningselementen in transparant, wit, grijs of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit, grijs of zwart
• gepoedercoate aluminium- onderlat (wit RAL 9016, grijs RAL 9006)
• montage op steunen
• zijgeleiding (draadgeleiding) mogelijk
• geveerd druklager voor minimale breedtecompensatie (+/- 5 mm.)
• zoom mogelijk (3 cm. zoom opening, verzwaringprofiel 10 mm.)
• contrarollend mogelijk
Model 60 medium draagprofiel
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 280 cm. |
| max. hoogte | 300 cm.* |
| max. oppervlakte | ca. 8,4 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• rolgordijn met draagprofiel
• aluminium as Ø 38 mm. met peessleuf (bij kettingbediening)
• aluminium as Ø 43 mm. met peessleuf (bij motor 24V)
• aluminium as Ø 44 mm. met peessleuf (bij motor 230V)
• bedieningselementen in transparant, wit, grijs of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit, grijs of zwart
• gepoedercoate aluminium-onderlat (wit RAL 9016, grijs RAL 9006)
• let op: motorbediening max. hoogte 220 cm.
• klemmontage
• zijgeleiding (draadgeleiding) mogelijk
• zoom mogelijk (3 cm. zoom opening, verzwaringprofiel 10 mm.)
• contrarollend mogelijk
• rolgordijn met draagprofiel
• aluminium as Ø 38 mm. met peessleuf (bij kettingbediening)
• aluminium as Ø 43 mm. met peessleuf (bij motor 24V)
• aluminium as Ø 44 mm. met peessleuf (bij motor 230V)
• bedieningselementen in transparant, wit, grijs of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit, grijs of zwart
• gepoedercoate aluminium-onderlat (wit RAL 9016, grijs RAL 9006)
• let op: motorbediening max. hoogte 220 cm.
• klemmontage
• zijgeleiding (draadgeleiding) mogelijk
• zoom mogelijk (3 cm. zoom opening, verzwaringprofiel 10 mm.)
• contrarollend mogelijk
Model 60 medium cassette rond & hoekig
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 280 cm. |
| max. hoogte | 300 cm.* |
| max. oppervlakte | ca. 8,4 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• cassette-rolgordijn
• aluminium as Ø 38 mm. met peessleuf (bij kettingbediening)
• aluminium as Ø 43 mm. met peessleuf (bij motor 24V)
• aluminium as Ø 44 mm. met peessleuf (bij motor 230V)
• bedieningselementen in transparant, wit, grijs of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit, grijs of zwart
• let op: motorbediening max. hoogte 220 cm.
• gepoedercoate aluminium-onderlat (wit RAL 9016, grijs RAL 9006 of zwart RAL 9005)
• steunmontage (wand of plafond)
• zijgeleiding (spandraadgeleiding en profielgeleiding) mogelijk
• contrarollend niet mogelijk
• cassette-rolgordijn
• aluminium as Ø 38 mm. met peessleuf (bij kettingbediening)
• aluminium as Ø 43 mm. met peessleuf (bij motor 24V)
• aluminium as Ø 44 mm. met peessleuf (bij motor 230V)
• bedieningselementen in transparant, wit, grijs of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit, grijs of zwart
• let op: motorbediening max. hoogte 220 cm.
• gepoedercoate aluminium-onderlat (wit RAL 9016, grijs RAL 9006 of zwart RAL 9005)
• steunmontage (wand of plafond)
• zijgeleiding (spandraadgeleiding en profielgeleiding) mogelijk
• contrarollend niet mogelijk
Model 70 medium plus basis
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 360 cm. |
| max. hoogte | 350 cm.* |
| max. oppervlakte | ca. 12,5 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• rolgordijn met steunmontage
• aluminium as: Ø 37 mm. en Ø 51 mm. met peessleuf
• standaard: metalen steun (designsteun tegen meerprijs naar keuze)
• bedieningselementen in transparant, grijs, wit of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit of grijs (sierkapje ook zwart)
• gepoedercoate aluminium-onderlat (wit RAL 9016 of zilver geanodiseerd)
• steunmontage (drie verschillende maten)
• met leveler – in steun voor hoogtecompensatie van de as bij montage (rolgordijn kan waterpas worden uitgelijnd)
• contrarollend mogelijk
• rolgordijn met steunmontage
• aluminium as: Ø 37 mm. en Ø 51 mm. met peessleuf
• standaard: metalen steun (designsteun tegen meerprijs naar keuze)
• bedieningselementen in transparant, grijs, wit of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit of grijs (sierkapje ook zwart)
• gepoedercoate aluminium-onderlat (wit RAL 9016 of zilver geanodiseerd)
• steunmontage (drie verschillende maten)
• met leveler – in steun voor hoogtecompensatie van de as bij montage (rolgordijn kan waterpas worden uitgelijnd)
• contrarollend mogelijk
Model 70 medium plus draagprofiel
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 360 cm. |
| max. hoogte | 350 cm.* |
| max. oppervlakte | ca. 12,5 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• rolgordijn met draagprofiel
• aluminium as: Ø 37 mm. en Ø 51 mm. met peessleuf
• standaard metalen steun (designsteun tegen meerprijs naar keuze)
• bedieningselementen in transparant, grijs, wit of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit of grijs (sierkapje ook zwart)
• gepoedercoate aluminium-onderlat (wit RAL 9016 of zilver geanodiseerd)
• steunmontage
• met leveler – in steun voor hoogtecompensatie van de as bij montage (rolgordijn kan waterpas worden uitgelijnd)
• contrarollend mogelijk
• rolgordijn met draagprofiel
• aluminium as: Ø 37 mm. en Ø 51 mm. met peessleuf
• standaard metalen steun (designsteun tegen meerprijs naar keuze)
• bedieningselementen in transparant, grijs, wit of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit of grijs (sierkapje ook zwart)
• gepoedercoate aluminium-onderlat (wit RAL 9016 of zilver geanodiseerd)
• steunmontage
• met leveler – in steun voor hoogtecompensatie van de as bij montage (rolgordijn kan waterpas worden uitgelijnd)
• contrarollend mogelijk
Model 70 medium plus semi-cassette rond & hoekig
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 360 cm. |
| max. hoogte | 350 cm.* |
| max. oppervlakte | ca. 12,5 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• rolgordijn met semi-cassette
• aluminium as: Ø 37 mm. en Ø 51 mm. met peessleuf
• bedieningselementen in transparant, grijs, wit of nikkel
• kunststof delen in wit of grijs
• bedieningszijde naar keuze rechts of links
• gepoedercoate aluminium-onderlat (wit RAL 9016 of zilver geanodiseerd)
• steunmontage
• met leveler – in steun voor hoogtecompensatie van de as bij montage (rolgordijn kan waterpas worden uitgelijnd)
• contrarollend niet mogelijk
• rolgordijn met semi-cassette
• aluminium as: Ø 37 mm. en Ø 51 mm. met peessleuf
• bedieningselementen in transparant, grijs, wit of nikkel
• kunststof delen in wit of grijs
• bedieningszijde naar keuze rechts of links
• gepoedercoate aluminium-onderlat (wit RAL 9016 of zilver geanodiseerd)
• steunmontage
• met leveler – in steun voor hoogtecompensatie van de as bij montage (rolgordijn kan waterpas worden uitgelijnd)
• contrarollend niet mogelijk
Model 70 medium plus cassette rond & hoekig
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 360 cm. |
| max. hoogte | 350 cm.* |
| max. oppervlakte | ca. 12,5 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• cassette-rolgordijn
• aluminium as: Ø 37 mm. en Ø 51 mm. met peessleuf
• bedieningselementen in transparant, grijs, wit of nikkel
• kunststof delen in wit of grijs
• bedieningszijde naar keuze rechts of linksgepoedercoate aluminium-onderlat (wit RAL 9016 of zilver geanodiseerd)
• steunmontage
• met leveler – in steun voor hoogtecompensatie van de as bij montage (rolgordijn kan waterpas worden uitgelijnd)
• contrarollend niet mogelijk
• cassette-rolgordijn
• aluminium as: Ø 37 mm. en Ø 51 mm. met peessleuf
• bedieningselementen in transparant, grijs, wit of nikkel
• kunststof delen in wit of grijs
• bedieningszijde naar keuze rechts of linksgepoedercoate aluminium-onderlat (wit RAL 9016 of zilver geanodiseerd)
• steunmontage
• met leveler – in steun voor hoogtecompensatie van de as bij montage (rolgordijn kan waterpas worden uitgelijnd)
• contrarollend niet mogelijk
Model 80 maxi basis
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 440 cm. |
| max. hoogte | 400 cm.* |
| max. oppervlakte | ca. 16 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• rolgordijn met steunmontage
• gekoppelde systemen mogelijk (max. breedte 600 cm., max.oppervlak 16 m²)
• aluminium as Ø 52 mm. met peessleuf (max. 320 cm.)
• aluminium as Ø 65 mm. met peessleuf (alle breedtes)
• aluminium as Ø 75 mm. met peessleuf (voor zware stoffen en grootte breedtes)
• bedieningselementen in transparant, grijs of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit of grijs
• gepoedercoate aluminium onderlat (wit RAL 9016 of grijs RAL 9006)
• steunmontage (plafond of wand)
• zijgeleiding (spandraadgeleiding) mogelijk
• rolgordijn met steunmontage
• gekoppelde systemen mogelijk (max. breedte 600 cm., max.oppervlak 16 m²)
• aluminium as Ø 52 mm. met peessleuf (max. 320 cm.)
• aluminium as Ø 65 mm. met peessleuf (alle breedtes)
• aluminium as Ø 75 mm. met peessleuf (voor zware stoffen en grootte breedtes)
• bedieningselementen in transparant, grijs of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit of grijs
• gepoedercoate aluminium onderlat (wit RAL 9016 of grijs RAL 9006)
• steunmontage (plafond of wand)
• zijgeleiding (spandraadgeleiding) mogelijk
Model 80 maxi cassette rond & hoekig
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 440 cm. |
| max. hoogte | 400 cm.* |
| max. oppervlakte | ca. 16 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• cassette-rolgordijn
• klep voor revisie afneembaar
• gekoppelde systemen mogelijk (max. breedte 600 cm., max. oppervlak 16 m²)
• aluminium as Ø 52 mm. met peessleuf (max 320 cm.)
• aluminium as Ø 65 mm. met peessleuf (alle breedtes)
• bedieningselementen in transparant, grijs of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit of grijs
• gepoedercoate aluminium- onderlat (wit RAL 9016 of grijs RAL 9006)
• steunmontage (plafond of wand)
• zijgeleiding (spandraadgeleiding en profielgeleiding) mogelijk
• cassette-rolgordijn
• klep voor revisie afneembaar
• gekoppelde systemen mogelijk (max. breedte 600 cm., max. oppervlak 16 m²)
• aluminium as Ø 52 mm. met peessleuf (max 320 cm.)
• aluminium as Ø 65 mm. met peessleuf (alle breedtes)
• bedieningselementen in transparant, grijs of nikkel
• bedieningszijde naar keuze rechts of links
• kunststof delen in wit of grijs
• gepoedercoate aluminium- onderlat (wit RAL 9016 of grijs RAL 9006)
• steunmontage (plafond of wand)
• zijgeleiding (spandraadgeleiding en profielgeleiding) mogelijk
Model 90 dakraam comfort
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 120 cm. |
| max. hoogte | 140 cm.* |
| max. oppervlakte | ca. 1,6 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• lichtdicht rolgordijn door lijst en zijgeleidingsrail
• onderlat met greep en rubberen afdichtlipje
• onderlat traploos verstelbaar
• stof wordt met stofspanners in de zijgeleidingsrail geleid
• metalen as Ø 25 mm.
• kunststof delen in wit of grijs
• gepoedercoat aluminium- en lijstprofiel, profielgeleiding en onderlat (wit RAL 9016)
• geanodiseerd aluminium- en lijstprofiel, profielgeleiding en onderlat (zilver E6 / EV1)
• zijprofielen voor glaslathoek 90°, 96°, 100°, 105°
• montage in raamvleugel (schroefmontage)
• bedieningsstang met scharnier (uitschuifbaar) tegen meerprijs (art.nr.: H621 807 241) lengte 179–320 cm. (zie onderdelen)
• stoffen met katoenaandeel (CO) en viscose-aandeel (CV) zijn niet als model 90 dakraam comfort geschikt!
• lichtdicht rolgordijn door lijst en zijgeleidingsrail
• onderlat met greep en rubberen afdichtlipje
• onderlat traploos verstelbaar
• stof wordt met stofspanners in de zijgeleidingsrail geleid
• metalen as Ø 25 mm.
• kunststof delen in wit of grijs
• gepoedercoat aluminium- en lijstprofiel, profielgeleiding en onderlat (wit RAL 9016)
• geanodiseerd aluminium- en lijstprofiel, profielgeleiding en onderlat (zilver E6 / EV1)
• zijprofielen voor glaslathoek 90°, 96°, 100°, 105°
• montage in raamvleugel (schroefmontage)
• bedieningsstang met scharnier (uitschuifbaar) tegen meerprijs (art.nr.: H621 807 241) lengte 179–320 cm. (zie onderdelen)
• stoffen met katoenaandeel (CO) en viscose-aandeel (CV) zijn niet als model 90 dakraam comfort geschikt!
Model 91 dakraam basis
| Maatvoering | |
| min. breedte | 40 cm. |
| max. breedte | 130 cm. |
| max. hoogte | 140 cm.* |
| max. oppervlakte | ca. 1,8 m² |
* afhankelijk van stofbreedte
• maatwerkproductie
• rolgordijn met handgreep in het midden
• transparante onderlathouder voor drie standen
• metalen as Ø 25 mm.
• bedieningselementen en eindkappen in wit, grijs of zwart
• gepoedercoate aluminium-onderlat (wit RAL9016, grijst RAL9006 of zwart RAL9005)
• montage in kozijn
Let op! model 91 heeft altijd circa 10-20 mm. opening aan de zijkanten en krijgt daardoor een lichtkier
• rolgordijn met handgreep in het midden
• transparante onderlathouder voor drie standen
• metalen as Ø 25 mm.
• bedieningselementen en eindkappen in wit, grijs of zwart
• gepoedercoate aluminium-onderlat (wit RAL9016, grijst RAL9006 of zwart RAL9005)
• montage in kozijn
Let op! model 91 heeft altijd circa 10-20 mm. opening aan de zijkanten en krijgt daardoor een lichtkier
Model 95 pro-motion draagprofiel
| Maatvoering | |
| min. breedte | 65 cm. |
| max. breedte | 300 cm. |
| max. hoogte | 300 cm. |
• Maatwerkproductie.
• Aluminium as Ø 51 mm. (tot 250 cm.)
• Aluminium as Ø 61 mm. (vanaf 250 cm.)
• Bevestiging met clicksteun.
• Zijgeleiding optioneel.
• Gepoedercoat aluminium profiel (wit RAL 9016 of geanodiseerd zilver E6 / EV1).
• Eindkappen in wit of grijs.
• Aluminium as Ø 51 mm. (tot 250 cm.)
• Aluminium as Ø 61 mm. (vanaf 250 cm.)
• Bevestiging met clicksteun.
• Zijgeleiding optioneel.
• Gepoedercoat aluminium profiel (wit RAL 9016 of geanodiseerd zilver E6 / EV1).
• Eindkappen in wit of grijs.
Model 95 pro-motion design
| Maatvoering | |
| min. breedte | 65 cm. |
| max. breedte | 300 cm. |
| max. hoogte | 300 cm. |
• Maatwerkproductie.
• Aluminium as Ø 51 mm. (tot 250 cm.)
• Aluminium as Ø 61 mm. (vanaf 250 cm.)
• Bevestiging met clicksteun of hoeksteun.
• Zijgeleiding optioneel.
• Gepoedercoat aluminium profiel in geanodiseerd zilver E6 / EV1.
• Eindkappen onderprofiel in grijs.
• Eindkappen standaard in zwart, tegen meerprijs leverbaar in grijs.
• Aluminium as Ø 51 mm. (tot 250 cm.)
• Aluminium as Ø 61 mm. (vanaf 250 cm.)
• Bevestiging met clicksteun of hoeksteun.
• Zijgeleiding optioneel.
• Gepoedercoat aluminium profiel in geanodiseerd zilver E6 / EV1.
• Eindkappen onderprofiel in grijs.
• Eindkappen standaard in zwart, tegen meerprijs leverbaar in grijs.
Model 95 pro-motion cassette
| Maatvoering | |
| min. breedte | 65 cm. |
| max. breedte | 250 cm. |
| max. hoogte | 280 cm. |
• Maatwerkproductie.
• Uitvoering cassette in het rond of hoekig.
• Aluminium as Ø 51 mm.
• Bevestiging met hoeksteun.
• Zijgeleiding optioneel.
• Gepoedercoat aluminium profiel (wit RAL 9016 of geanodiseerd zilver E6 / EV1).
• Eindkappen in wit of grijs.
• Uitvoering cassette in het rond of hoekig.
• Aluminium as Ø 51 mm.
• Bevestiging met hoeksteun.
• Zijgeleiding optioneel.
• Gepoedercoat aluminium profiel (wit RAL 9016 of geanodiseerd zilver E6 / EV1).
• Eindkappen in wit of grijs.
Under construction
Under construction
Plissé & honingraat modellen
Type overzicht plisségordijn & honingraat
Beschikbaar vanaf 1 februari 2016
BB10 met zijgeleiding
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 180 cm.* |
| max. hoogte | 180 cm.* |
| Of | |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
* afhankelijk van stofbreedte
• systeem met zijgeleiding met vast boven- en verstelbaar onderprofiel
• bedieningsgreep aan onderprofiel, naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage boven montageklem »klein« of hoeksteun
• montage onder met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• extra onderprofiel tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie links) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• bedieningsgreep aan onderprofiel, naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage boven montageklem »klein« of hoeksteun
• montage onder met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• extra onderprofiel tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie links) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
 |
 |
 |
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 5 cm. | ca. 6 cm. |
| 100 cm. | ca. 6 cm. | ca. 7 cm. |
| 150 cm. | ca. 7 cm. | ca. 9 cm. |
| 200 cm. | ca. 8 cm. | ca. 12 cm. |
| 220 cm. | ca. 9 cm. | ca. 13 cm. |
BB20 met zijgeleiding
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 180 cm.* |
| max. hoogte | 180 cm.* |
| Of | |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
* afhankelijk van stofbreedte
• systeem met zijgeleiding met verstelbaar boven- en onderprofiel
• bedieningsgreep aan boven- en onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• extra boven- of onderprofiel tegen meerprijs • vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• plat profiel met montageklem zie meerprijs
• bedieningsgreep aan boven- en onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• extra boven- of onderprofiel tegen meerprijs • vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• plat profiel met montageklem zie meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 5 cm. | ca. 6 cm. |
| 100 cm. | ca. 6 cm. | ca. 7 cm. |
| 150 cm. | ca. 7 cm. | ca. 9 cm. |
| 200 cm. | ca. 8 cm. | ca. 12 cm. |
| 220 cm. | ca. 9 cm. | ca. 13 cm. |
BB30 met zijgeleiding
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 180 cm.* |
| max. hoogte | 180 cm.* |
| Of | |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
* afhankelijk van stofbreedte
• systeem met zijgeleiding met vast bovenprofiel en verstelbaar midden- en onderprofiel
• met twee verschillende delen (elk deel kan het totale raam afdekken)
• bedieningsgreep aan midden- en onderprofiel, naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage boven montageklem »klein« of hoeksteun
• montage onder met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• extra onderprofiel tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• met twee verschillende delen (elk deel kan het totale raam afdekken)
• bedieningsgreep aan midden- en onderprofiel, naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage boven montageklem »klein« of hoeksteun
• montage onder met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• extra onderprofiel tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
| 220 cm. | ca. 11 cm. | ca. 15 cm. |
BB40 met zijgeleiding
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 180 cm.* |
| max. hoogte | 180 cm.* |
| Of | |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
* afhankelijk van stofbreedte
De middelste profielen van het systeem buigen door de techniek door. Hoe breder het systeem wordt gebouwd, des te meer wordt de buiging in gesloten toestand zichtbaar.
• systeem met zijgeleiding boven met vast bovenprofiel en verstelbaar onderprofiel, onder met verstelbaar boven- en onderprofiel
• met twee verschillende delen (elk deel kan het totale raam afdekken)
• bedieningsgreep aan onderprofiel van het bovenste deel en aan boven- en onderprofiel van het onderste deel, naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage boven montageklem »klein« of hoeksteun
• montage onder met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• extra onderprofiel tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• systeem met zijgeleiding boven met vast bovenprofiel en verstelbaar onderprofiel, onder met verstelbaar boven- en onderprofiel
• met twee verschillende delen (elk deel kan het totale raam afdekken)
• bedieningsgreep aan onderprofiel van het bovenste deel en aan boven- en onderprofiel van het onderste deel, naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage boven montageklem »klein« of hoeksteun
• montage onder met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• extra onderprofiel tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 10 cm. | ca. 11 cm. |
| 100 cm. | ca. 11 cm. | ca. 13 cm. |
| 150 cm. | ca. 12 cm. | ca. 14 cm. |
| 200 cm. | ca. 13 cm. | ca. 16 cm. |
| 220 cm. | ca. 14 cm. | ca. 17 cm. |

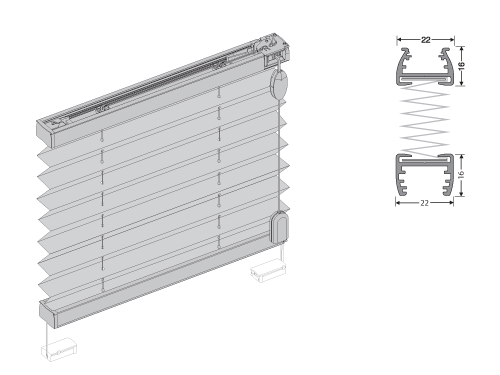

AO10 vrijhangend
| Maatvoering 20 mm. plisségordijn | |||
| min. breedte | 16 cm. | 16 cm. | 16 cm. |
| min. hoogte | 30 cm. | 30 cm. | 30 cm. |
| max. breedte | 300 cm. | 270 cm. | 230 cm. |
| max. hoogte | 260 cm. | 260 cm. | 260 cm. |
| max. oppervlakte | 7,8 m² | 7 m² | 6 m² |
| Maatvoering 25 mm. honingraat | |||
| min. breedte | 16 cm. | 16 cm. | 16 cm. |
| min. hoogte | 30 cm. | 30 cm. | 30 cm. |
| max. breedte | 350 cm.* | 320 cm.* | 270 cm.* |
| max. hoogte | 300 cm. | 300 cm. | 300 cm. |
| max. oppervlakte | 9 m² | 9 m² | 7,8 m² |
* afhankelijk van stofbreedte
Let op!
De volgende beperkingen kunnen ontstaan bij het overschrijden van de productbreedte van 230 cm. en de producthoogte van 260 cm.:
• Stoffen, afhankelijk van de doekbreedte, worden niet uit een stuk, maar met een overlapping in het midden gemaakt.
• Golven van de stof.
• Verdraaien van de trekkoorden.
• Alle koorden passen niet in de koordrem.
• Product bereikt niet altijd de onderste eindpositie, u dient (honingraat) plisse handmatig verder te trekken.
AO20 vrijhangend
| Maatvoering 20 mm. plisségordijn | |||
| min. breedte | 16 cm. | 16 cm. | 16 cm. |
| min. hoogte | 30 cm. | 30 cm. | 30 cm. |
| max. breedte | 280 cm. | 240 cm. | 200 cm. |
| max. hoogte | 260 cm. | 260 cm. | 260 cm. |
| max. oppervlakte | 7,3 m² | 6,2 m² | 5,2 m² |
| Maatvoering 25 mm. honingraat | |||
| min. breedte | 16 cm. | 16 cm. | 16 cm. |
| min. hoogte | 30 cm. | 30 cm. | 30 cm. |
| max. breedte | 250 cm.* | 225 cm.* | 200 cm.* |
| max. hoogte | 300 cm. | 300 cm. | 300 cm. |
| max. oppervlakte | 7,5 m² | 6,8 m² | 6 m² |
* afhankelijk van stofbreedte
Let op!
De volgende beperkingen kunnen ontstaan bij het overschrijden van de productbreedte van 230 cm. en de producthoogte van 260 cm.:
• Stoffen, afhankelijk van de doekbreedte, worden niet uit een stuk, maar met een overlapping in het midden gemaakt.
• Golven van de stof.
• Verdraaien van de trekkoorden.
• Alle koorden passen niet in de koordrem.
• Product bereikt niet altijd de onderste eindpositie, u dient (honingraat) plisse handmatig verder te trekken.
AO30 vrijhangend
| Maatvoering 20 mm. plisségordijn | |||
| min. breedte | 16 cm. | 16 cm. | 16 cm. |
| min. hoogte | 30 cm. | 30 cm. | 30 cm. |
| max. breedte | 220 cm. | 200 cm. | 160 cm. |
| max. hoogte | 260 cm. | 260 cm. | 260 cm. |
| max. oppervlakte | 5,7 m² | 5,2 m² | 4,2 m² |
| Maatvoering 25 mm. honingraat | |||
| min. breedte | 16 cm. | 16 cm. | 16 cm. |
| min. hoogte | 30 cm. | 30 cm. | 30 cm. |
| max. breedte | 200 cm.* | 180 cm.* | 160 cm.* |
| max. hoogte | 300 cm. | 300 cm. | 300 cm. |
| max. oppervlakte | 6 m² | 5,4 m² | 4,8 m² |
* afhankelijk van stofbreedte
Let op!
De volgende beperkingen kunnen ontstaan bij het overschrijden van de productbreedte van 230 cm. en de producthoogte van 260 cm.:
• Stoffen, afhankelijk van de doekbreedte, worden niet uit een stuk, maar met een overlapping in het midden gemaakt.
• Golven van de stof.
• Verdraaien van de trekkoorden.
• Alle koorden passen niet in de koordrem.
• Product bereikt niet altijd de onderste eindpositie, u dient (honingraat) plisse handmatig verder te trekken.
De volgende beperkingen kunnen ontstaan bij het overschrijden van de productbreedte van 230 cm. en de producthoogte van 260 cm.:
• Stoffen, afhankelijk van de doekbreedte, worden niet uit een stuk, maar met een overlapping in het midden gemaakt.
• Golven van de stof.
• Verdraaien van de trekkoorden.
• Alle koorden passen niet in de koordrem.
• Product bereikt niet altijd de onderste eindpositie, u dient (honingraat) plisse handmatig verder te trekken.
AB10 vrijhangend met greep
| Maatvoering | |
| min. breedte | 52 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| Of | |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
• vrijhangend systeem met vast boven- en verstelbaar onderprofiel
• trekbediening
• bedieningsgreep aan onderprofiel, naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• optrekkoord 1,2 mm.
• zijgeleiding tegen meerprijs
• montage montageklem »groot« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• trekbediening
• bedieningsgreep aan onderprofiel, naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• optrekkoord 1,2 mm.
• zijgeleiding tegen meerprijs
• montage montageklem »groot« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
AK10 vrijhangend met ketting
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 230 cm.* |
| max. hoogte | 260 cm. |
* afhankelijk van stofbreedte
• vrijhangend systeem met vast boven- en verstelbaar onderprofiel
• kettingbediening, kettinguitgang aan voorzijde
• overbrenging 2,6 : 1, naar wens overbrenging 4,8 : 1
• bedieningszijde links of rechts
• optrekkoord 1,2 mm.
• zijgeleiding tegen meerprijs
• montage montageklem »groot« of hoeksteun
• klemsteun tegen meerprijs
• kettinghouder tegen meerprijs
• kettingbediening, kettinguitgang aan voorzijde
• overbrenging 2,6 : 1, naar wens overbrenging 4,8 : 1
• bedieningszijde links of rechts
• optrekkoord 1,2 mm.
• zijgeleiding tegen meerprijs
• montage montageklem »groot« of hoeksteun
• klemsteun tegen meerprijs
• kettinghouder tegen meerprijs
| Bedieningsmogelijkheden | ||
| links | rechts | |
 |
 |
 |
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
| 260 cm. | ca. 11 cm. | ca. 17 cm. |
AE10 vrijhangend met motor
| Maatvoering | |
| min. breedte | 70 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 230 cm.* |
| max. hoogte | 260 cm. |
* afhankelijk van stofbreedte
Gebruik vanwege de geïntegreerde einduitschakeling alleen de originele besturingsonderdelen. Beschadigingen door niet-originele onderdelen vallen niet onder de garantie.
• vrijhangend systeem met vast boven- en verstelbaar onderprofiel
• motorbediening, motor binnenin het bovenprofiel
• gelijkstroommotor 24 V, opgenomen vermogen ca. 15 W
• voedingseenheid van 230 V / 24 V vereist
• kabeluitgang links of rechts (bediening bv. via schakelaar, radiografisch of groepsbesturing, zie elektrische accessoires)
• optrekkoord 1,2 mm.
• zijgeleiding tegen meerprijs
• montage montageklem »groot« of hoeksteun
• klemsteun tegen meerprijs
• vrijhangend systeem met vast boven- en verstelbaar onderprofiel
• motorbediening, motor binnenin het bovenprofiel
• gelijkstroommotor 24 V, opgenomen vermogen ca. 15 W
• voedingseenheid van 230 V / 24 V vereist
• kabeluitgang links of rechts (bediening bv. via schakelaar, radiografisch of groepsbesturing, zie elektrische accessoires)
• optrekkoord 1,2 mm.
• zijgeleiding tegen meerprijs
• montage montageklem »groot« of hoeksteun
• klemsteun tegen meerprijs
| Bedieningsmogelijkheden | ||
| links | rechts | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
| 260 cm. | ca. 11 cm. | ca. 17 cm. |
BB40.1 slope
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| Of | |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
| max. schuine breedte | 230 cm.* |
| Hellingshoek | |
| plisségordijn | 5°– 60° |
| honingraat | 5°– 45° |
* afhankelijk van stofkwaliteit en hoek
• systeem met zijgeleiding met vast boven- (schuin) en middenprofiel, verstelbaar onderprofiel
• extra vast onderprofiel tegen meerprijs
• stof alleen tot aan middenprofiel bedienbaar
• bedieningsgreep aan onderprofiel, naar wens twee bedien- ingsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage boven montageklem »klein« of hoeksteun
• montage onder met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• extra vast onderprofiel tegen meerprijs
• stof alleen tot aan middenprofiel bedienbaar
• bedieningsgreep aan onderprofiel, naar wens twee bedien- ingsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage boven montageklem »klein« of hoeksteun
• montage onder met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 7 cm. |
| 100 cm. | ca. 7 cm. | ca. 9 cm. |
| 150 cm. | ca. 8 cm. | ca. 11 cm. |
| 200 cm. | ca. 9 cm. | ca. 14 cm. |
| 260 cm. | ca. 10 cm. | ca. 17 cm. |
BB40.2 slope
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| Of | |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
| max. schuine breedte | 230 cm.* |
| Hellingshoek | |
| plisségordijn | 5°– 35° |
| honingraat | 5°– 60° |
* afhankelijk van stofkwaliteit en hoek
• systeem met zijgeleiding met vast bovenprofiel (schuin) en verstelbaar midden- en onderprofiel
• extra vast onderprofiel tegen meerprijs
• bedieningsgreep aan midden- en onderprofiel • naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage boven montageklem »klein« of hoeksteun
• montage onder met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• extra vast onderprofiel tegen meerprijs
• bedieningsgreep aan midden- en onderprofiel • naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• montage boven montageklem »klein« of hoeksteun
• montage onder met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 7 cm. |
| 100 cm. | ca. 7 cm. | ca. 9 cm. |
| 150 cm. | ca. 8 cm. | ca. 11 cm. |
| 200 cm. | ca. 9 cm. | ca. 14 cm. |
| 260 cm. | ca. 10 cm. | ca. 17 cm. |
AO40.1 slope
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 220 cm.* |
| max. hoogte | 260 cm. |
| max. schuine breedte | 230 cm. |
| Hellingshoek | |
| plisségordijn | 5°– 35° |
| honingraat | 5°– 60° |
* afhankelijk van stofkwaliteit en hoek
• vrijhangend systeem met vast bovenprofiel (schuin), verstelbaar midden- en onderprofiel
• bediening 2 trekkoorden met 2 koordremmen
• bedieningszijde aan de hogere zijde van de schuinte, aan het rechte gedeelte er tegenover
• stof kan tot in de schuinte omhoog worden getrokken
• zijgeleiding niet mogelijk
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bediening 2 trekkoorden met 2 koordremmen
• bedieningszijde aan de hogere zijde van de schuinte, aan het rechte gedeelte er tegenover
• stof kan tot in de schuinte omhoog worden getrokken
• zijgeleiding niet mogelijk
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
| Bedieningsmogelijkheden | ||
| links | rechts | |
 |
 |
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 7 cm. |
| 100 cm. | ca. 7 cm. | ca. 9 cm. |
| 150 cm. | ca. 8 cm. | ca. 11 cm. |
| 200 cm. | ca. 9 cm. | ca. 14 cm. |
| 260 cm. | ca. 10 cm. | ca. 17 cm. |
AO40.2 slope
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 160 cm.* |
| max. hoogte | 260 cm. |
| max. schuine breedte | 230 cm. |
| Hellingshoek | |
| hellingshoek | 5°– 35° |
* afhankelijk van stofbreedte en hoek
• vrijhangend systeem met vast bovenprofiel (schuin), verstelbaar midden- en onderprofiel
• bediening 2 trekkoorden boven via een koordrem zonder arreteerfunctie
• bedieningszijde aan de hogere zijde van de schuinte
• stof kan tot in de schuinte omhoog worden getrokken en met koordkikker worden vastgezet
• koordkikker apart bestellen
• zijgeleiding niet mogelijk
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bediening 2 trekkoorden boven via een koordrem zonder arreteerfunctie
• bedieningszijde aan de hogere zijde van de schuinte
• stof kan tot in de schuinte omhoog worden getrokken en met koordkikker worden vastgezet
• koordkikker apart bestellen
• zijgeleiding niet mogelijk
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
| Bedieningsmogelijkheden | ||
| links | rechts | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 7 cm. |
| 100 cm. | ca. 7 cm. | ca. 9 cm. |
| 150 cm. | ca. 8 cm. | ca. 11 cm. |
| 200 cm. | ca. 9 cm. | ca. 14 cm. |
| 260 cm. | ca. 10 cm. | ca. 17 cm. |
AO40.3 slope
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 160 cm.* |
| max. hoogte | 260 cm. |
| max. schuine breedte | 230 cm. |
| Hellingshoek | |
| hellingshoek | 5°– 35° |
* afhankelijk van stofbreedte en hoek
• vrijhangend systeem met vast bovenprofiel (schuin), verstelbaar midden- en onderprofiel
• bediening 2 trekkoorden via een koordrem, verticaal gedeelte met arreteerfunctie, driehoekig gedeelte zonder arreteerfunctie
• bediening aan middenprofiel aan de kleine hoogte
• stof kan tot in de schuinte omhoog worden getrokken
• zijgeleiding niet mogelijk
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bediening 2 trekkoorden via een koordrem, verticaal gedeelte met arreteerfunctie, driehoekig gedeelte zonder arreteerfunctie
• bediening aan middenprofiel aan de kleine hoogte
• stof kan tot in de schuinte omhoog worden getrokken
• zijgeleiding niet mogelijk
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
| Bedieningsmogelijkheden | ||
| links | rechts | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 7 cm. |
| 100 cm. | ca. 7 cm. | ca. 9 cm. |
| 150 cm. | ca. 8 cm. | ca. 11 cm. |
| 200 cm. | ca. 9 cm. | ca. 14 cm. |
| 260 cm. | ca. 10 cm. | ca. 17 cm. |
AO70 slope
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 220 cm.* |
| max. hoogte | 160 cm. |
| max. schuine breedte | 230 cm. |
| Hellingshoek | |
| hellingshoek | 5°– 50° |
* afhankelijk van stofbreedte en hoek
• vrijhangend systeem met vast bovenprofiel (schuin) en verstelbaar onderprofiel
• bediening trekkoord met koordrem
• bedieningszijde aan hogere zijde
• zijgeleiding niet mogelijk
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bediening trekkoord met koordrem
• bedieningszijde aan hogere zijde
• zijgeleiding niet mogelijk
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
| Bedieningsmogelijkheden | ||
| links | rechts | |
 |
 |
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 13 cm. |
| 260 cm. | ca. 11 cm. | ca. 15 cm. |
AO15 slope
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 100 cm. |
| max. hoogte | 100 cm. |
| Hellingshoek | |
| hellingshoek | 5°– 45° |
• vrijhangend systeem met vast bovenprofiel, verstelbaar middenprofiel en vast onderprofiel (schuin)
• bediening trekkoord met koordrem
• bedieningszijde aan hogere zijde
• zijgeleiding niet mogelijk
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bediening trekkoord met koordrem
• bedieningszijde aan hogere zijde
• zijgeleiding niet mogelijk
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
| Bedieningsmogelijkheden | ||
| links | rechts | |
 |
 |
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 7 cm. |
| 100 cm. | ca. 7 cm. | ca. 8 cm. |
BB80 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| max. kleine breedte | 145 cm. |
| min. breedte | 20 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 120 cm. |
| max. hoogte | 200 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 80° |
* min. 14 cm. breedte bij honingraat
• voor 5-hoekige ramen
• systeem met zijgeleiding met verstelbaar boven- en middenprofiel, vast onderprofiel
• bedieningsgreep aan boven- en middenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• systeem met zijgeleiding met verstelbaar boven- en middenprofiel, vast onderprofiel
• bedieningsgreep aan boven- en middenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB81 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| max. kleine breedte | 140 cm. |
| min. breedte | 20 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 120 cm. |
| max. hoogte | 200 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 80° |
* min. 14 cm. breedte bij honingraat
• voor 6-hoekige ramen
• systeem met zijgeleiding met verstelbaar boven- en middenprofiel, vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bedieningsgreep aan boven- en middenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• systeem met zijgeleiding met verstelbaar boven- en middenprofiel, vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bedieningsgreep aan boven- en middenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB80.1 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| max. kleine breedte | 115 cm. |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 120 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 100 cm. |
| max. hoogte | 200 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 80° |
* min. 14 cm. breedte bij honingraat
• voor 5-hoekige ramen
• systeem met zijgeleiding met verstelbaar boven-, midden- en onderprofiel
• extra vast onderprofiel tegen meerprijs
• bedieningsgrepen aan boven-, midden en onderprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• systeem met zijgeleiding met verstelbaar boven-, midden- en onderprofiel
• extra vast onderprofiel tegen meerprijs
• bedieningsgrepen aan boven-, midden en onderprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB81.1 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| max. kleine breedte | 110 cm. |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 120 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 100 cm. |
| max. hoogte | 200 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 70° |
* min. 14 cm. breedte bij honingraat
• voor 6-hoekige ramen
• systeem met zijgeleiding met verstelbaar boven-, midden- en onderprofiel
• extra vast onderprofiel tegen meerprijs
• rechter of linker schuinte ook asymmetrisch mogelijk
• bedieningsgrepen aan boven-, midden en onderprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• systeem met zijgeleiding met verstelbaar boven-, midden- en onderprofiel
• extra vast onderprofiel tegen meerprijs
• rechter of linker schuinte ook asymmetrisch mogelijk
• bedieningsgrepen aan boven-, midden en onderprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB61 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| max. kleine breedte | 140 cm. |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 120 cm. |
| max. hoogte | 200 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 70° |
* min. 14 cm. breedte bij honingraat
• voor trapeziumvormige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bevestigingshoek tegen meerprijs
• bedieningsstang tegen meerprijs
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bevestigingshoek tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB60 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| max. kleine breedte | 145 cm. |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 120 cm. |
| max. hoogte | 200 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 80° |
* min. 14 cm. breedte bij honingraat
• voor trapeziumvormige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechts of links met hoek van 90°
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bevestigingshoek tegen meerprijs
• bedieningsstang tegen meerprijs
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechts of links met hoek van 90°
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bevestigingshoek tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB71 speciale vorm
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 120 cm. |
| max. hoogte | 200 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 70° |
• voor 3-hoekige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB71.1 speciale vorm
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 120 cm. |
| max. hoogte | 200 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 70° |
• met middenprofiel zonder meerprijs
• voor 3-hoekige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• voor 3-hoekige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB70 speciale vorm
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 80° |
• voor 3-hoekige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechts of links met hoek van 90°
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechts of links met hoek van 90°
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB70.1 speciale vorm
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 80° |
• met middenprofiel zonder meerprijs
• voor 3-hoekige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechts of links met hoek van 90°
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• voor 3-hoekige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechts of links met hoek van 90°
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB62 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
* afhankelijk van de verhouding breedte-hoogte, min. 14 cm. breedte bij honingraat
• montage in de sponning
• voor kwartronde ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan bovenprofiel
• bevestiging indien mogelijk op het kozijn (daardoor kleine lichtspleet)
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• voor kwartronde ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan bovenprofiel
• bevestiging indien mogelijk op het kozijn (daardoor kleine lichtspleet)
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB62.1 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
* afhankelijk van de verhouding breedte-hoogte, min. 14 cm. breedte bij honingraat
• montage met hoeksteun
• voor kwartronde ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan bovenprofiel
• bevestiging indien mogelijk op het kozijn (daardoor kleine lichtspleet)
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• voor kwartronde ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan bovenprofiel
• bevestiging indien mogelijk op het kozijn (daardoor kleine lichtspleet)
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB63 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 120 cm. |
| max. hoogte | 200 cm. |
* afhankelijk van de verhouding breedte-hoogte, min. 14 cm. breedte bij honingraat
• montage in de sponning
• voor halfronde ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan bovenprofiel
• bevestiging indien mogelijk op het kozijn (daardoor kleine lichtspleet)
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• voor halfronde ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan bovenprofiel
• bevestiging indien mogelijk op het kozijn (daardoor kleine lichtspleet)
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB63.1 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 120 cm. |
| max. hoogte | 200 cm. |
* afhankelijk van de verhouding breedte-hoogte, min. 14 cm. breedte bij honingraat
• montage met hoeksteun
• voor halfronde ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan bovenprofiel
• bevestiging indien mogelijk op het kozijn (daardoor kleine lichtspleet)
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• voor halfronde ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan bovenprofiel
• bevestiging indien mogelijk op het kozijn (daardoor kleine lichtspleet)
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB64 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
* afhankelijk van de verhouding breedte-hoogte, min. 14 cm. breedte bij honingraat
• montage in de sponning
• voor ronde ramen
• systeem met zijgeleiding met verstelbaar boven- en onderprofiel en vast middenprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan boven- en onderprofiel
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• voor ronde ramen
• systeem met zijgeleiding met verstelbaar boven- en onderprofiel en vast middenprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan boven- en onderprofiel
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BB64.1 speciale vorm
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| of | |
| max. breedte | 120 cm. |
| max. hoogte | 220 cm. |
* afhankelijk van de verhouding breedte-hoogte, min. 14 cm. breedte bij honingraat
• montage met hoeksteun
• voor ronde ramen
• systeem met zijgeleiding met verstelbaar boven- en onderprofiel en vast middenprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan boven- en onderprofiel
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
• voor ronde ramen
• systeem met zijgeleiding met verstelbaar boven- en onderprofiel en vast middenprofiel
• systeem vouwt bij het omlaag schuiven waaiervormig samen
• bedieningsgreep aan boven- en onderprofiel
• montage met spanschoen of hoeksteun
• klemsteun tegen meerprijs
• bedieningsstang tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
| 200 cm. | ca. 10 cm. | ca. 14 cm. |
BF72 speciale vorm
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 160 cm. |
| max. hoogte | 160 cm. |
| max. schuine breedte | 230 cm.* |
* afhankelijk van stofbreedte
• voor 3-hoekige ramen
• vast systeem met schuin bovenprofiel en recht onderprofiel
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• vast systeem met schuin bovenprofiel en recht onderprofiel
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
BF73 speciale vorm
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 200 cm. |
| max. hoogte | 200 cm. |
| max. schuine breedte | 230 cm.* |
* afhankelijk van stofbreedte
• voor 3-hoekige ramen
• vast systeem met twee schuine profielen
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• niet geschikt voor honingraat!
• vast systeem met twee schuine profielen
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• niet geschikt voor honingraat!
BF74 speciale vorm
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 15 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 75 cm. |
* afhankelijk van stofbreedte
• voor halfronde ramen
• vast systeem met gedeeld profiel
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• vast systeem met gedeeld profiel
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
BF75 speciale vorm
| Maatvoering | |
| min. breedte | 15 cm. |
| min. hoogte | 15 cm. |
| max. breedte | 100 cm. |
| max. hoogte | 100 cm. |
* afhankelijk van stofbreedte
• voor kwartronde ramen
• vast systeem met twee profielen (90°)
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
• vast systeem met twee profielen (90°)
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• klemsteun tegen meerprijs
PB10 plafond
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 400 cm.* |
* bij honingraat afhankelijk van de stofkwaliteit
• systeem met zijgeleiding met vast boven- en verstelbaar onderprofiel
• bedieningsgreep aan onderprofiel
• montage montageklem »klein« of hoeksteun
• montagehoek tegen meerprijs
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• bedieningsgreep aan onderprofiel
• montage montageklem »klein« of hoeksteun
• montagehoek tegen meerprijs
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 100 cm. | ca. 8 cm. | ca. 8 cm. |
| 150 cm. | ca. 9 cm. | ca. 10 cm. |
| 200 cm. | ca. 10 cm. | ca. 12 cm. |
| 250 cm. | ca. 11 cm. | ca. 14 cm. |
| 300 cm. | ca. 12 cm. | ca. 17 cm. |
| 350 cm. | ca. 13 cm. | ca. 19 cm. |
| 400 cm. | ca. 14 cm. | ca. 21 cm. |
PO10 plafond
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 400 cm.* |
* bij honingraat afhankelijk van de stofkwaliteit
• systeem met zijgeleiding met vast boven- en verstelbaar onderprofiel
• trekkoordbediening
• bedieningszijde links of rechts
• montage montageklem »klein« of hoeksteun
• montagehoek tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• trekkoordbediening
• bedieningszijde links of rechts
• montage montageklem »klein« of hoeksteun
• montagehoek tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
| Bedieningsmogelijkheden | |||
| linksboven | rechtsboven | linksonder | rechtsonder |
 |
 |
 |
 |
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 100 cm. | ca. 8 cm. | ca. 8 cm. |
| 150 cm. | ca. 9 cm. | ca. 10 cm. |
| 200 cm. | ca. 10 cm. | ca. 12 cm. |
| 250 cm. | ca. 11 cm. | ca. 14 cm. |
| 300 cm. | ca. 12 cm. | ca. 17 cm. |
| 350 cm. | ca. 13 cm. | ca. 19 cm. |
| 400 cm. | ca. 14 cm. | ca. 21 cm. |
PR10 plafond met slingerstang
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 400 cm. |
• systeem met zijgeleiding met vast boven- en onderprofiel en verstelbaar middenprofiel
• slingerstangbediening aan bovenprofiel (slingerstang afneembaar of elektrische stang)
• geleiding door 1 mm. dikke zwarte spandraad
• montage montageklem »groot« of hoeksteun
• slingerstang voor handbediening tot max. 2 m tegen meerprijs
• elektrische stang tot max. 2 m tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• slingerstangbediening aan bovenprofiel (slingerstang afneembaar of elektrische stang)
• geleiding door 1 mm. dikke zwarte spandraad
• montage montageklem »groot« of hoeksteun
• slingerstang voor handbediening tot max. 2 m tegen meerprijs
• elektrische stang tot max. 2 m tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
| Bedieningsmogelijkheden | ||
| links | in het midden | rechts |
 |
 |
 |
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 100 cm. | ca. 10 cm. | ca. 10 cm. |
| 150 cm. | ca. 11 cm. | ca. 12 cm. |
| 200 cm. | ca. 12 cm. | ca. 14 cm. |
| 250 cm. | ca. 13 cm. | ca. 16 cm. |
| 300 cm. | ca. 14 cm. | ca. 19 cm. |
| 350 cm. | ca. 15 cm. | ca. 21 cm. |
| 400 cm. | ca. 16 cm. | ca. 23 cm. |
PR15 plafond met slingerstang
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 400 cm. |
• systeem met zijgeleiding met vast boven- en onderprofiel en verstelbaar middenprofiel
• slingerstangbediening aan onderprofiel (slingerstang afneembaar of elektrische stang)
• geleiding door 1 mm. dikke zwarte spandraad
• montage montageklem »groot« of hoeksteun
• slingerstang voor handbediening tot max. 2 m tegen meerprijs
• elektrische stang tot max. 2 m tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• slingerstangbediening aan onderprofiel (slingerstang afneembaar of elektrische stang)
• geleiding door 1 mm. dikke zwarte spandraad
• montage montageklem »groot« of hoeksteun
• slingerstang voor handbediening tot max. 2 m tegen meerprijs
• elektrische stang tot max. 2 m tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
| Bedieningsmogelijkheden | ||
| links | in het midden | rechts |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 100 cm. | ca. 8 cm. | ca. 8 cm. |
| 150 cm. | ca. 9 cm. | ca. 10 cm. |
| 200 cm. | ca. 10 cm. | ca. 12 cm. |
| 250 cm. | ca. 11 cm. | ca. 14 cm. |
| 300 cm. | ca. 12 cm. | ca. 17 cm. |
| 350 cm. | ca. 13 cm. | ca. 19 cm. |
| 400 cm. | ca. 14 cm. | ca. 21 cm. |
PE10 plafond met motor
| Maatvoering | |
| min. breedte | 36 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 400 cm.* |
* afhankelijk van de stofkwaliteit
• systeem met zijgeleiding met vast boven- en onderprofiel en verstelbaar middenprofiel
• motorbediening, motor binnenin het bovenprofiel
• gelijkstroommotor 24 V, opgenomen vermogen ca. 15 W, voedingseenheid van 230 V / 24 V vereist
• kabeluitgang links of rechts (bediening bv. via schakelaar, radiografisch of groepsbesturing, zie elektrische accessoires)
• geleiding door 1 mm. dikke zwarte spandraad
• montage montageklem »groot« of hoeksteun
• montageprofiel en montageprofieldrager tegen meerprijs
• motorbediening, motor binnenin het bovenprofiel
• gelijkstroommotor 24 V, opgenomen vermogen ca. 15 W, voedingseenheid van 230 V / 24 V vereist
• kabeluitgang links of rechts (bediening bv. via schakelaar, radiografisch of groepsbesturing, zie elektrische accessoires)
• geleiding door 1 mm. dikke zwarte spandraad
• montage montageklem »groot« of hoeksteun
• montageprofiel en montageprofieldrager tegen meerprijs
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 100 cm. | ca. 10 cm. | ca. 10 cm. |
| 150 cm. | ca. 11 cm. | ca. 12 cm. |
| 200 cm. | ca. 12 cm. | ca. 14 cm. |
| 250 cm. | ca. 13 cm. | ca. 16 cm. |
| 300 cm. | ca. 14 cm. | ca. 19 cm. |
| 350 cm. | ca. 15 cm. | ca. 21 cm. |
| 400 cm. | ca. 16 cm. | ca. 23 cm. |
PE15 plafond met motor
| Maatvoering | |
| min. breedte | 36 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 400 cm.* |
* afhankelijk van de stofkwaliteit
• systeem met zijgeleiding met vast boven- en onderprofiel en verstelbaar middenprofiel
• motorbediening, motor binnenin het onderprofiel
• gelijkstroommotor 24 V, opgenomen vermogen ca. 15 W, voedingseenheid van 230 V / 24 V vereist
• kabeluitgang links of rechts (bediening bv. via schakelaar, radiografisch of groepsbesturing, zie elektrische accessoires)
• geleiding door 1 mm. dikke zwarte spandraad
• montage montageklem »groot« of hoeksteun
• montageprofiel en montageprofieldrager tegen meerprijs
• motorbediening, motor binnenin het onderprofiel
• gelijkstroommotor 24 V, opgenomen vermogen ca. 15 W, voedingseenheid van 230 V / 24 V vereist
• kabeluitgang links of rechts (bediening bv. via schakelaar, radiografisch of groepsbesturing, zie elektrische accessoires)
• geleiding door 1 mm. dikke zwarte spandraad
• montage montageklem »groot« of hoeksteun
• montageprofiel en montageprofieldrager tegen meerprijs
| Bedieningsmogelijkheden | ||
| links | rechts | |
 |
 |
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 100 cm. | ca. 8 cm. | ca. 8 cm. |
| 150 cm. | ca. 9 cm. | ca. 10 cm. |
| 200 cm. | ca. 10 cm. | ca. 12 cm. |
| 250 cm. | ca. 11 cm. | ca. 14 cm. |
| 300 cm. | ca. 12 cm. | ca. 17 cm. |
| 350 cm. | ca. 13 cm. | ca. 19 cm. |
| 400 cm. | ca. 14 cm. | ca. 21 cm. |
PB61 plafond
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| max. kleine breedte | 140 cm. |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 70° |
* min. 14 cm. breedte bij honingraat
• voor trapeziumvormige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• montagehoek tegen meerprijs
• motor- resp. slingerstang-systeem op aanvraag
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• montagehoek tegen meerprijs
• motor- resp. slingerstang-systeem op aanvraag
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 6 cm. |
| 100 cm. | ca. 7 cm. | ca. 7 cm. |
| 150 cm. | ca. 8 cm. | ca. 9 cm. |
| 200 cm. | ca. 9 cm. | ca. 12 cm. |
PB60 plafond
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| max. kleine breedte | 145 cm. |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 150 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 80° |
* min. 14 cm. breedte bij honingraat
• voor trapeziumvormige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechts of links met hoek van 90°
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• montagehoek tegen meerprijs
• motor- resp. slingerstang-systeem op aanvraag
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechts of links met hoek van 90°
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• montagehoek tegen meerprijs
• motor- resp. slingerstang-systeem op aanvraag
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 6 cm. |
| 100 cm. | ca. 7 cm. | ca. 7 cm. |
| 150 cm. | ca. 8 cm. | ca. 9 cm. |
| 200 cm. | ca. 9 cm. | ca. 12 cm. |
PB71 plafond
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 200 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 70° |
• voor 3-hoekige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• montageprofiel en montageprofieldrager tegen meerprijs
• montagehoek tegen meerprijs
• motor- resp. slingerstang-systeem op aanvraag
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• montageprofiel en montageprofieldrager tegen meerprijs
• montagehoek tegen meerprijs
• motor- resp. slingerstang-systeem op aanvraag
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 6 cm. |
| 100 cm. | ca. 7 cm. | ca. 7 cm. |
| 150 cm. | ca. 8 cm. | ca. 9 cm. |
| 200 cm. | ca. 9 cm. | ca. 12 cm. |
PB70 plafond
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 120 cm. |
| max. hoogte | 200 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 80° |
• voor 3-hoekige ramen
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechts of links met hoek van 90°
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• montagehoek tegen meerprijs
• motor- resp. slingerstang-systeem op aanvraag
• systeem met zijgeleiding met verstelbaar bovenprofiel en vast onderprofiel
• rechts of links met hoek van 90°
• bovenprofiel min. 7 cm., punt van driehoek blijft open
• bedieningsgreep aan bovenprofiel
• montage montageklem »klein« of hoeksteun
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• montagehoek tegen meerprijs
• motor- resp. slingerstang-systeem op aanvraag
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 6 cm. |
| 100 cm. | ca. 7 cm. | ca. 7 cm. |
| 150 cm. | ca. 8 cm. | ca. 9 cm. |
| 200 cm. | ca. 9 cm. | ca. 12 cm. |
PB42 plafond
| Maatvoering | |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. hoogte | 400 cm. |
| max. schuine breedte | 230 cm.* |
| Hellingshoek | |
| hellingshoek | 5°– 60° |
* afhankelijk van stofkwaliteit en hoek
• systeem met zijgeleiding met vast bovenprofiel (schuin) en middenprofiel, verstelbaar onderprofiel
• stof alleen tot aan middenprofiel bedienbaar
• bedieningsgreep aan onderprofiel
• montage montageklem »klein« of hoeksteun
• montagehoek tegen meerprijs
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• niet geschikt voor honingraat!
• stof alleen tot aan middenprofiel bedienbaar
• bedieningsgreep aan onderprofiel
• montage montageklem »klein« of hoeksteun
• montagehoek tegen meerprijs
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• niet geschikt voor honingraat!
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | |
| systeemhoogte | plisségordijn |
| 100 cm. | ca. 7 cm. |
| 150 cm. | ca. 8 cm. |
| 200 cm. | ca. 9 cm. |
| 250 cm. | ca. 10 cm. |
| 300 cm. | ca. 11 cm. |
| 350 cm. | ca. 12 cm. |
| 400 cm. | ca. 13 cm. |
PB80 plafond
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| max. kleine breedte | 145 cm. |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. trapezium-hoogte | 200 cm. |
| max. totale hoogte | 400 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 80° |
* min. 14 cm. breedte bij honingraat
• voor 5-hoekige ramen
• systeem met zijgeleiding met verstelbaar boven- en middenprofiel, vast onderprofiel
• bedieningsgreep aan boven- en middenprofiel
• montage montageklem »klein« of hoeksteun
• montagehoek tegen meerprijs
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• systeem met zijgeleiding met verstelbaar boven- en middenprofiel, vast onderprofiel
• bedieningsgreep aan boven- en middenprofiel
• montage montageklem »klein« of hoeksteun
• montagehoek tegen meerprijs
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 100 cm. | ca. 9 cm. | ca. 9 cm. |
| 150 cm. | ca. 10 cm. | ca. 11 cm. |
| 200 cm. | ca. 11 cm. | ca. 14 cm. |
| 250 cm. | ca. 12 cm. | ca. 16 cm. |
| 300 cm. | ca. 13 cm. | ca. 18 cm. |
| 350 cm. | ca. 14 cm. | ca. 20 cm. |
| 400 cm. | ca. 15 cm. | ca. 22 cm. |
PB81 plafond
| Maatvoering | |
| min. kleine breedte | 8 cm.* |
| max. kleine breedte | 140 cm. |
| min. breedte | 30 cm. |
| min. hoogte | 30 cm. |
| max. breedte | 150 cm. |
| max. trapezium-hoogte | 200 cm. |
| max. totale hoogte | 400 cm. |
| Hellingshoek | |
| hellingshoek | 15°– 70° |
* min. 14 cm. breedte bij honingraat
• voor 6-hoekige ramen
• systeem met zijgeleiding met verstelbaar boven- en middenprofiel, vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bedieningsgreep aan boven- en middenprofiel
• montage montageklem »klein« of hoeksteun
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• montagehoek tegen meerprijs
• systeem met zijgeleiding met verstelbaar boven- en middenprofiel, vast onderprofiel
• rechter of linker schuinte ook asymmetrisch mogelijk
• bedieningsgreep aan boven- en middenprofiel
• montage montageklem »klein« of hoeksteun
• bedieningsstang tegen meerprijs
• montageprofiel en montageprofieldrager tegen meerprijs
• montagehoek tegen meerprijs
| Bedieningsmogelijkheden | ||
| in het midden | bedienings-stang | |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 100 cm. | ca. 9 cm. | ca. 9 cm. |
| 150 cm. | ca. 10 cm. | ca. 11 cm. |
| 200 cm. | ca. 11 cm. | ca. 14 cm. |
| 250 cm. | ca. 12 cm. | ca. 16 cm. |
| 300 cm. | ca. 13 cm. | ca. 18 cm. |
| 350 cm. | ca. 14 cm. | ca. 20 cm. |
| 400 cm. | ca. 15 cm. | ca. 22 cm. |
PF72 plafond
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 160 cm. |
| max. hoogte | 160 cm. |
| max. schuine breedte | 230 cm.* |
* afhankelijk van de stofbreedte
• voor 3-hoekige ramen
• vast systeem met schuin bovenprofiel en recht onderprofiel
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• niet geschikt voor honingraat!
• vast systeem met schuin bovenprofiel en recht onderprofiel
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• niet geschikt voor honingraat!
PF73 plafond
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 200 cm. |
| max. hoogte | 200 cm. |
| max. schuine breedte | 230 cm.* |
* afhankelijk van de stofbreedte
• voor 3-hoekige ramen
• vast systeem met twee schuine profielen
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• niet geschikt voor honingraat!
• vast systeem met twee schuine profielen
• bediening niet mogelijk
• pakkethoogte niet relevant, omdat het een vast systeem betreft
• montage montageklem »klein« of hoeksteun
• niet geschikt voor honingraat!
DB10S
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 160 cm. |
| max. hoogte | 160 cm. |
• systeem met zijgeleiding met zijgeleidingsprofielen, vast boven- en verstelbaar onderprofiel
• bedieningsgreep aan onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raamvleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• bedieningsgreep aan onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raamvleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 8 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 9 cm. | ca. 11 cm. |
DB20S
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 160 cm. |
| max. hoogte | 160 cm. |
• systeem met zijgeleiding met zijgeleidingsprofielen, verstelbaar boven- en onderprofiel
• bedieningsgreep aan boven- en onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raamvleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• bedieningsgreep aan boven- en onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raamvleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 7 cm. |
| 100 cm. | ca. 7 cm. | ca. 8 cm. |
| 150 cm. | ca. 8 cm. | ca. 10 cm. |
DB30S
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 160 cm. |
| max. hoogte | 160 cm. |
• systeem met zijgeleiding in profielen, vast bovenprofiel, verstelbaar midden- en onderprofiel
• met twee verschillende delen (elk deel kan het totale raam afdekken)
• bedieningsgreep aan midden- en onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raamvleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• met twee verschillende delen (elk deel kan het totale raam afdekken)
• bedieningsgreep aan midden- en onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raamvleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 10 cm. | ca. 10 cm. |
| 100 cm. | ca. 11 cm. | ca. 11 cm. |
| 150 cm. | ca. 12 cm. | ca. 13 cm. |
DB10
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 160 cm. |
| max. hoogte | 160 cm. |
• systeem met zijgeleiding met vast boven- en verstelbaar onderprofiel
• bedieningsgreep aan onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raamvleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• bedieningsgreep aan onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raamvleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 6 cm. |
| 100 cm. | ca. 7 cm. | ca. 7 cm. |
| 150 cm. | ca. 8 cm. | ca. 9 cm. |
DB20
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 160 cm. |
| max. hoogte | 160 cm. |
• systeem met zijgeleiding met verstelbaar boven- en onderprofiel
• bedieningsgreep aan boven- en onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raam- vleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• bedieningsgreep aan boven- en onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raam- vleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 6 cm. | ca. 6 cm. |
| 100 cm. | ca. 7 cm. | ca. 7 cm. |
| 150 cm. | ca. 8 cm. | ca. 9 cm. |
DB30
| Maatvoering | |
| min. breedte | 20 cm. |
| min. hoogte | 20 cm. |
| max. breedte | 160 cm. |
| max. hoogte | 160 cm. |
• systeem met zijgeleiding met vast bovenprofiel, verstelbaar midden- en onderprofiel
• met twee verschillende delen (elk deel kan het totale raam afdekken)
• bedieningsgreep aan midden- en onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raamvleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
• met twee verschillende delen (elk deel kan het totale raam afdekken)
• bedieningsgreep aan midden- en onderprofiel
• naar wens twee bedieningsgrepen per profiel (aan te bevelen vanaf een breedte van 120 cm.)
• bevestiging montage in raamvleugel
• bedieningsstang tegen meerprijs
• vanaf een systeembreedte van 120 cm. spanprofiel 20 mm. (zie BB10) dit spanprofiel kan bij combinatiesystemen met verschillende raamafmetingen zonder meerprijs apart worden besteld
| Bedieningsmogelijkheden | ||
| in het midden | twee grepen | bedienings-stang |
|
|
|
| Pakkethoogtes | ||
| systeemhoogte | plisségordijn | honingraat |
| 50 cm. | ca. 7 cm. | ca. 7 cm. |
| 100 cm. | ca. 8 cm. | ca. 9 cm. |
| 150 cm. | ca. 10 cm. | ca. 11 cm. |
Collectielijst Rolla Fashion
Collectielijst Rolla Fashion
-
C001
Polyester 100%
Stof breedte: 200 cm.
-
B002
Polyester 100%
Stof breedte: 330 cm.
-
C006
Polyester 100%
Stof breedte: 240 cm.
-
B008
Polyester 100%
Stof breedte: 250 cm.
-
C010 Screenstof
Polyester 100%
Stof breedte: 300 cm.
-
C011 Screenstof
Polyester 100%
Stof breedte: cm.
-
E012
Polyester 100%
Stof breedte: 325 cm.
-
E013
Polyester 100%
Stof breedte: 325 cm.
-
C014 Screenstof
Polyester 100%
Stof breedte: 300 cm.
-
C016 Screenstof
Polyester 100%
Stof breedte: 300 cm.
-
B018
Polyester 100%
Stof breedte: 330 cm.
-
C019 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
C021 Screenstof
Polyester 100%
Stof breedte: 300 cm.
-
B022
Polyester 100%
Stof breedte: 330 cm.
-
C023 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
C024 Screenstof
Polyester 100%
Stof breedte: 300 cm.
-
B025
Polyester 100%
Stof breedte: 200 cm.
-
C026
Polyester 100%
Stof breedte: 240 cm.
-
A028
Polyester 100%
Stof breedte: 280 cm.
-
C029
Polyester 100%
Stof breedte: 240 cm.
-
C030
Polyester 100%
Stof breedte: 200 cm.
-
A032
Polyester 100%
Stof breedte: 300 cm.
-
C033
Polyester 100%
Stof breedte: 200 cm.
-
C035 Screenstof
Polyester 100%
Stof breedte: 300 cm.
-
A037
Polyester 100%
Stof breedte: 300 cm.
-
A038
Polyester 100%
Stof breedte: 300 cm.
-
A039
Polyester 100%
Stof breedte: 300 cm.
-
C040
Polyester 100%
Stof breedte: 200 cm.
-
A041
Polyester 100%
Stof breedte: 300 cm.
-
B044
Polyester 100%
Stof breedte: cm.
-
C045 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
B046
Polyester 100%
Stof breedte: 200 cm.
-
C049
Polyester 100%
Stof breedte: 200 cm.
-
A050
Polyester 100%
Stof breedte: 300 cm.
-
C051 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
C052 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
F053
Polyester 100%
Stof breedte: 240 cm.
-
C055 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
A058
Polyester 100%
Stof breedte: 280 cm.
-
C059 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
C060
Polyester 100%
Stof breedte: 200 cm.
-
C062 Screenstof
Polyester 100%
Stof breedte: 300 cm.
-
C063 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
C064 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
C066
Polyester 100%
Stof breedte: 240 cm.
-
B067
Polyester 100%
Stof breedte: 250 cm.
-
A068
Polyester 100%
Stof breedte: 280 cm.
-
C070 Screenstof
Polyester 100%
Stof breedte: 300 cm.
-
A072
Polyester 100%
Stof breedte: 300 cm.
-
B073
Polyester 100%
Stof breedte: 300 cm.
-
B074
Polyester 100%
Stof breedte: 330 cm.
-
C075 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
C076
Polyester 100%
Stof breedte: 200 cm.
-
B077
Polyester 100%
Stof breedte: 250 cm.
-
B078
Polyester 100%
Stof breedte: 330 cm.
-
E082
Polyester 100%
Stof breedte: 325 cm.
-
E083
Polyester 100%
Stof breedte: 325 cm.
-
C084
Polyester 100%
Stof breedte: 240 cm.
-
C085 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
B087
Polyester 100%
Stof breedte: 200 cm.
-
C089
Polyester 100%
Stof breedte: 200 cm.
-
C090 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
A091
Polyester 100%
Stof breedte: 300 cm.
-
C093 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
C094 Screenstof
Polyester 100%
Stof breedte: 300 cm.
-
A095
Polyester 100%
Stof breedte: 280 cm.
-
C096 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
A097
Polyester 100%
Stof breedte: 300 cm.
-
E098
Polyester 100%
Stof breedte: 325 cm.
-
E099
Polyester 100%
Stof breedte: 325 cm.
-
B100
Polyester 100%
Stof breedte: 250 cm.
-
C101 Screenstof
Polyester 100%
Stof breedte: 300 cm.
-
C102 Screenstof
Polyester 100%
Stof breedte: 250 cm.
-
A104
Polyester 100%
Stof breedte: 300 cm.
-
B105
Polyester 100%
Stof breedte: 250 cm.
-
E107
Polyester 100%
Stof breedte: 325 cm.
-
E108
Polyester 100%
Stof breedte: 325 cm.
-
C110
Polyester 100%
Stof breedte: 250 cm.
-
B111
Polyester 100%
Stof breedte: 250 cm.
-
B114
Polyester 100%
Stof breedte: 200 cm.
-
B118
Polyester 100%
Stof breedte: 250 cm.
-
B119
Polyester 100%
Stof breedte: 200 cm.
-
C121
Polyester 100%
Stof breedte: 250 cm.
-
C129
Polyester 100%
Stof breedte: 250 cm.
-
F130
Polyester 100%
Stof breedte: 240 cm.
-
F132
Polyester 100%
Stof breedte: 240 cm.
-
B133
Polyester 100%
Stof breedte: 200 cm.
-
B134
Polyester 100%
Stof breedte: 300 cm.
-
C135
Polyester 100%
Stof breedte: 250 cm.
-
F136
Polyester 100%
Stof breedte: 240 cm.
-
B139
Polyester 100%
Stof breedte: 200 cm.
-
B140
Polyester 100%
Stof breedte: 300 cm.
-
F142
Polyester 100%
Stof breedte: 240 cm.
-
B143
Polyester 100%
Stof breedte: 200 cm.
-
F149
Polyester 100%
Stof breedte: 240 cm.
-
C152
Polyester 100%
Stof breedte: 250 cm.
-
F154
Polyester 100%
Stof breedte: 240 cm.
-
B155
Polyester 100%
Stof breedte: 200 cm.
-
B156
Polyester 100%
Stof breedte: 250 cm.
-
B157
Polyester 100%
Stof breedte: 300 cm.
-
B158
Polyester 100%
Stof breedte: 300 cm.
-
F163
Polyester 100%
Stof breedte: 240 cm.
-
F164
Polyester 100%
Stof breedte: 240 cm.
-
C168
Polyester 100%
Stof breedte: 280 cm.
-
B169
Polyester 100%
Stof breedte: 200 cm.
-
C170
Polyester 100%
Stof breedte: 250 cm.
-
B176
Polyester 100%
Stof breedte: 200 cm.
-
B177
Polyester 100%
Stof breedte: 300 cm.
-
B178
Polyester 100%
Stof breedte: 300 cm.
HR Design collectie
HR Design collectie
Horren
Horren zorgen ervoor dat u geen last heeft van insecten en pollen, hierdoor geniet u van een gezond en comfortabel leefklimaat in huis! De horren van HR Design zijn veelzijdig en modern, voor elk type raam bestaat er een passende oplossing.
Plissé hordeur Vangg
Rolhordeur Prestige
Inzetraamhor Hitt
Inzetraamhor Flexx
Inzetraamhor Tiss
Inzetraamhor plissé Beezz
Vast raamhor plissé Bromm
Vast raamhor Flyy
Inzetraamrolhor Vipp
Raamrolhor Zoemm
Raamrolhor Buzz
Raamrolhor Super
Binnen
De HR Design binnen zonwering heeft een ruime selectie in raamdecoratie. Hiermee houdt u het binnenklimaat in uw woning aangenaam en beschikt u tevens over mooie raamdecoratie.
Vouwgordijn
Verticaal
Horizontaal aluminium
Horizontaal hout
Rolgordijn
Hi-light
Up-light
Plissé & Honingraat gordijn
Buiten
Het zonlicht kan de temperatuur onaangenaam hoog op laten lopen in uw woning. Met de collectie van HR Design buiten houdt u de zon doeltreffend buiten, waardoor het binnen behaaglijk koel blijft. Tevens biedt de buiten collectie van HR Design een goede bescherming voor uw interieur.
HR Design Brochures
HR Design brochures
Opzoek naar een mooie inspiratie brochure van onze binnen, buiten en horren collectie? Bekijk dan onderstaande brochures.
Ook te bestellen met uw eigen logo en gegevens!
HR Design brochure horren
HR Design brochure binnen
HR Design brochure buiten
